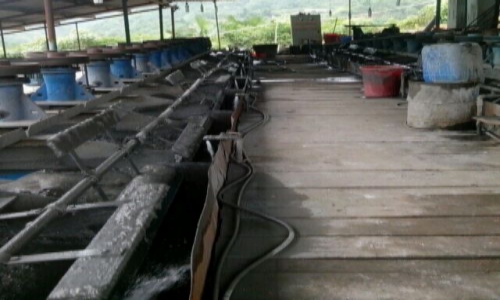

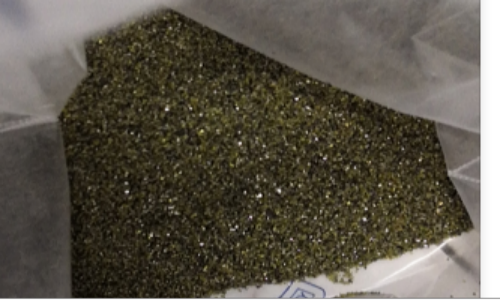

KNM17耐磨防腐涂料是由高性能耐磨顆粒(碳化硅、金剛砂等)與高分子材料進(jìn)行復(fù)合而成的高性能耐磨聚合材料。適用用于修復(fù)浮選槽內(nèi)藥劑腐蝕及礦物顆粒造成的磨蝕，也可直接在浮選槽內(nèi)壁制備耐磨防腐預(yù)保護(hù)涂層。

浮選槽修復(fù)方法如下：

1.表面處理：對浮選槽損壞部位進(jìn)行粗化處理，角磨機(jī)打磨或噴砂等；對粗化處理過的表面進(jìn)行清洗；處理過的表面應(yīng)是粗化的干燥新鮮基材表面，并且應(yīng)無油污、無粉塵。

2.配制：按重量比4∶1將A、B兩組份混合均勻，并在30min內(nèi)用完。一般是邊施工邊配置，一次配置量最大不能超過1.5公斤，一次調(diào)配過多，膠凝固的快，還沒用完已經(jīng)部分凝固而不能使用。可根據(jù)實(shí)際溫度冬天可適當(dāng)多配，夏天適當(dāng)少配。

3.涂敷：KNM17耐磨防腐涂料對浮選槽的修復(fù)合適的涂層厚度是1～5mm，應(yīng)將混合好的材料逐層涂敷于待修部位，第一層要壓實(shí)，使之與基材充分浸潤，涂層涂到尺寸后表層要修平整。本材料不能進(jìn)行機(jī)械加工，應(yīng)注意控制涂層厚度，以免裝配中出現(xiàn)干涉現(xiàn)象。

4.固化：25℃固化24小時可投入使用，若溫度低應(yīng)采用加熱或延長固化時間來促進(jìn)固化，一般冬天施工可用碘鎢燈距涂層40cm的距離進(jìn)行照射加溫，加速固化。
