一、龜甲網(wǎng)耐磨陶瓷涂料采用磷酸鹽溶液作結(jié)合劑，配剛玉骨料、剛玉粉、α-Al2O3，SiC微粉、超微粉及多種外加劑，施工完畢后可直接點(diǎn)火生產(chǎn)的新型耐磨耐火涂抹料。它具有附著力強(qiáng)，耐磨損，耐化學(xué)侵蝕，抗剝落，養(yǎng)護(hù)時(shí)間短，可與各種耐火材料結(jié)合等優(yōu)點(diǎn)。 ，由于原料采用特殊的處理方法和嚴(yán)格工藝控制組成，通過一系列的化學(xué)反應(yīng)，使其能在常溫下形成極高的強(qiáng)度及硬度，達(dá)到陶瓷的結(jié)合強(qiáng)度標(biāo)準(zhǔn)，故而稱陶瓷耐磨涂料。它具有施工方便，維護(hù)容易，成本低廉的特點(diǎn)而被廣泛采用。陶瓷耐磨料主要有骨料和超細(xì)結(jié)合粉兩相組合，顆粒緊密堆積，因而沒有較大的宏觀缺陷，體積密度大，其常溫下強(qiáng)度可達(dá)150MPa以上，特殊產(chǎn)品可達(dá)280MPa以上。是普通混凝土和耐火澆筑料無法比擬的。原料主要采用離子化合物和部分人工合成共價(jià)化合物，根據(jù)固體理論，離子鍵和共價(jià)鍵屬強(qiáng)結(jié)合鍵，而結(jié)合系統(tǒng)由于采用復(fù)合強(qiáng)化措施和特殊處理，形成化學(xué)結(jié)合，所以強(qiáng)度和剛度很大，可有效抵御物料的高速?zèng)_擊力和剪切應(yīng)力。在施工現(xiàn)場(chǎng)，將特制液體無機(jī)膠水加入這種材料，采用人工或機(jī)械方式涂抹在設(shè)備內(nèi)襯或表面，經(jīng)過一系列的化學(xué)反應(yīng)，在常溫下3天后達(dá)到陶瓷的結(jié)合強(qiáng)度和硬度。

二、耐磨陶瓷涂料的特點(diǎn)：

　　（1）具有極高的機(jī)械強(qiáng)度和剛度。陶瓷耐磨涂料主要由耐磨骨料和結(jié)合系統(tǒng)組成，密度非常大，無大的宏觀缺陷，強(qiáng)度可達(dá)150MPa，是一般混凝土和耐火澆注料無法企及的，主要是采用了離子化合物和部分人工合成共價(jià)化合物，其離子鍵結(jié)合牢固，所以強(qiáng)度和剛度很大，可有效抵御物料的沖擊力和剪切應(yīng)力。而結(jié)合系統(tǒng)由于采取復(fù)合強(qiáng)化措施和特殊處理，形成化學(xué)結(jié)合，致使其強(qiáng)度很高。

　　（2）具有優(yōu)良的韌性和抗震性。由于陶瓷耐磨涂料采用無定向鋼纖維和定向網(wǎng)狀增強(qiáng)措施，通過耦合進(jìn)一步改善韌性，所以抗斷裂、韌性強(qiáng)，可有效防止沖擊力造成的破損和剝落。另一方面，由于離子鍵和其共價(jià)鍵為強(qiáng)結(jié)合鍵，鍵能比較高，低溫對(duì)其影響很小，而且它的振動(dòng)頻率極高，常溫難以對(duì)其構(gòu)成威脅，不會(huì)產(chǎn)生熱震損毀。

　　（3）整體性好。由于耐磨陶瓷涂料采取了雙重補(bǔ)強(qiáng)措施，有的甚至采取了多種補(bǔ)強(qiáng)措施，有效地改善了材料性能，而且陶瓷材料低的膨脹系數(shù)，使其體積穩(wěn)定，不可能產(chǎn)生裂縫，因而整體性好，另外施工為整體施工，無接縫出現(xiàn)，因而整體性進(jìn)一步提高。

　　（4）環(huán)境相容性好。由于采用了耐酸和耐堿的人工合成原料，不會(huì)和礦渣發(fā)生反應(yīng)，同時(shí)由于這種材料多為高溫合成原料，晶體發(fā)育好，結(jié)構(gòu)完整，環(huán)境溫度不會(huì)對(duì)它造成大的影響，屬環(huán)境惰性材料，因而對(duì)環(huán)境敏感性差。

　　（5）無環(huán)境污染。耐磨陶瓷涂料無機(jī)非金屬材料，主要成分為硅酸鹽和氧化鋁，和地球巖石層成分相近，不會(huì)造成土質(zhì)惡化和重金屬離子污染，不會(huì)影響環(huán)境。

　　由于具有上述特點(diǎn)，常溫耐磨陶瓷涂料的耐磨性能是16Mn鋼的9倍、65Mn鋼的8倍、耐火澆注料的45倍。

三、 施工說明

1、攪拌準(zhǔn)備：采用強(qiáng)制攪拌機(jī)拌和，所有攪拌工具必須清潔，不得混有泥沙、石灰、硅酸鹽水泥等雜物。

2、促凝劑加入，根據(jù)施工環(huán)境溫度，選擇促凝劑合適加入量。溫度小于20℃時(shí)，促凝劑可全部加入；大于20℃時(shí)可根據(jù)施工時(shí)間要求，適當(dāng)調(diào)節(jié)促凝劑加入量。

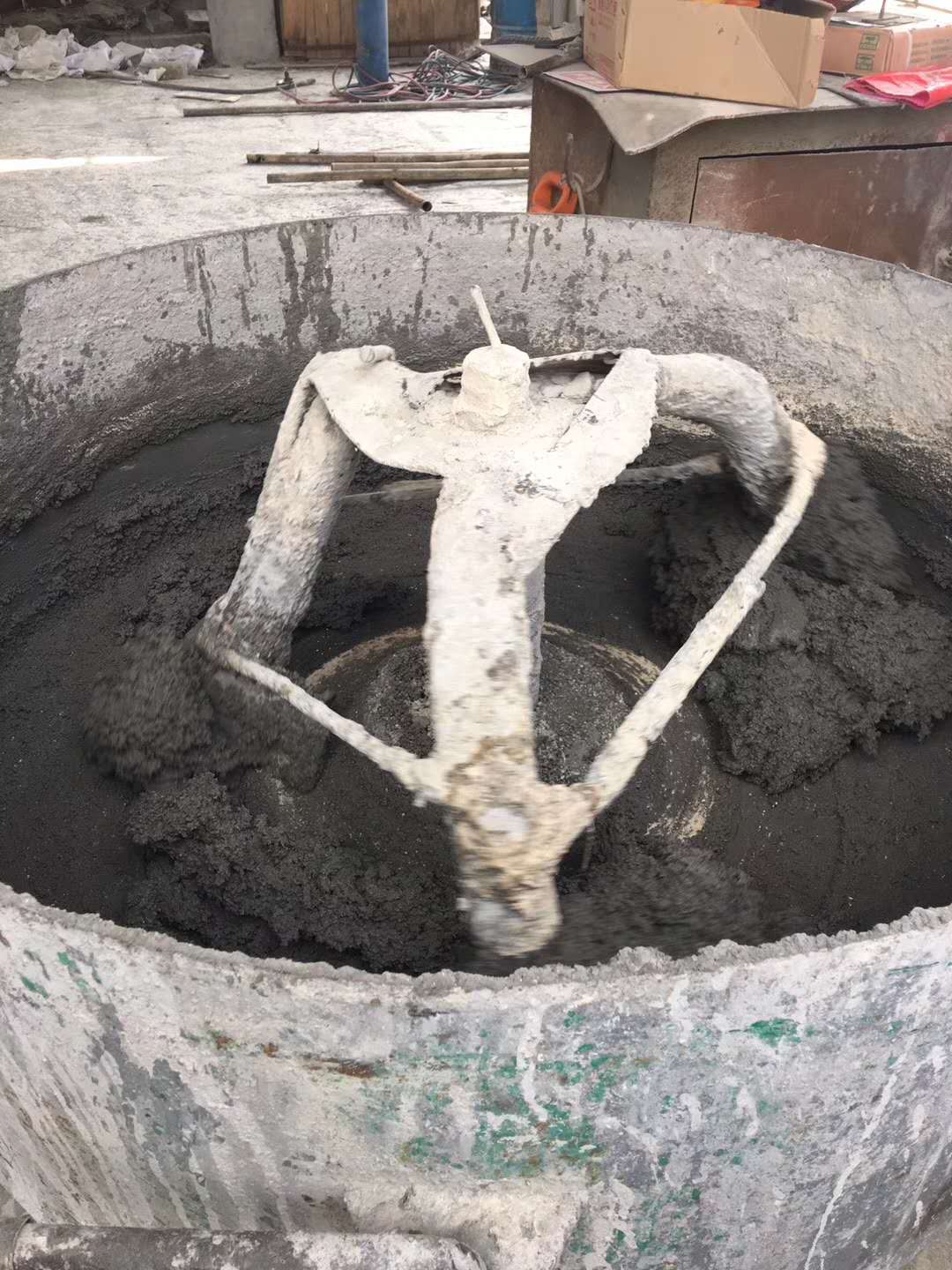

3、攪拌：每次攪拌以加入4-6袋100-150公斤耐磨陶瓷涂料為宜，然后加入促凝劑干混2分鐘，而后加入磷酸鹽溶液12-18公斤左右，攪拌成“面團(tuán)狀”，有塑性時(shí)方可放料使用。

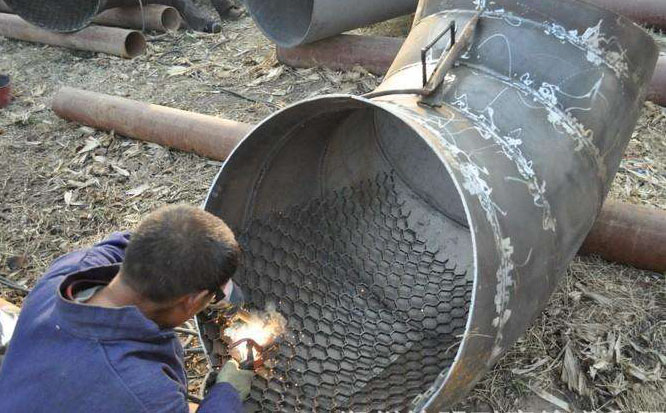

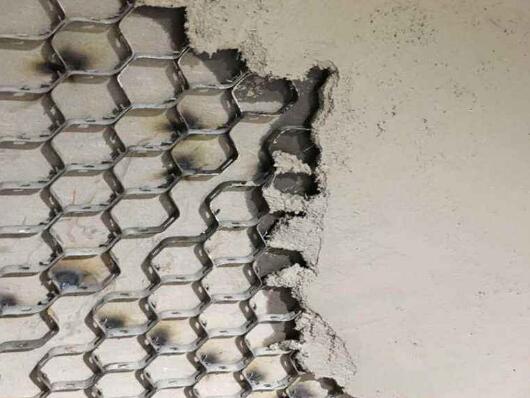

4、施工：將施工部位清理干凈，內(nèi)壁不得粘有雜物浮塵。首先清理龜甲網(wǎng)或扒釘上面浮著物，清干凈施工工作面浮塵、雜物、然后用手工涂抹耐磨陶瓷涂料，施工部位可用鐵板等工具弄平整、光滑、接口要緊密。對(duì)于施工面積較大或厚度大于50mm以上部位要加焊錨固件，且間距不大于50mm。

5、待耐磨陶瓷涂料初凝后，自然養(yǎng)護(hù)24小時(shí)以后施工部位即可移動(dòng)，同時(shí)也可以點(diǎn)火生產(chǎn)。

6、該耐磨陶瓷涂料可與各種澆注料、耐火磚緊密結(jié)合。

7、此材料不得與其它任何澆注料混合使用，已初凝耐磨涂料不能再加膠水?dāng)嚢枋褂茫瑧?yīng)廢棄。

8、該耐磨陶瓷涂料施工完畢初凝后，無需養(yǎng)護(hù)、烘烤、直接點(diǎn)火升溫使用，且不影響其使用性能

四、 包裝  耐磨陶瓷涂料為25kg/袋包裝，內(nèi)置塑料袋小包裝促凝劑（用以調(diào)節(jié)可塑料初凝時(shí)間），同時(shí)配桶裝磷酸鹽溶液作結(jié)合劑，加入量為袋裝粉料的12%左右。

五、 貯存  耐磨陶瓷涂料必須存放在干燥庫房?jī)?nèi)，不得雨淋，受潮，保質(zhì)期為12個(gè)月。
